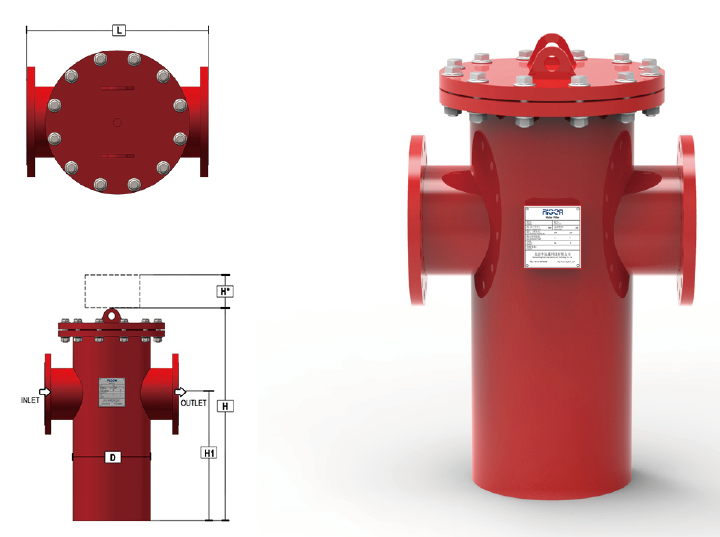

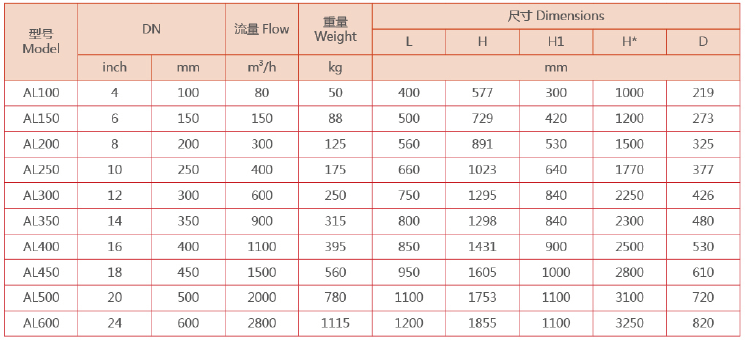

型號規格

選型方法

　　1、過濾器進出口通徑：

　　原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

　　比如管道是DN100的，過濾器的口徑一般不應低于DN100

　　2、公稱壓力選型：

　　按照過濾管路可能出現的壓力確定過濾器的壓力等級。比如管道的壓力是PN25，過濾器就應選PN25。

　　3、孔目數的選擇：

　　過濾器孔目數的選擇主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。一般水用的進口過濾器的目數是40目-80目，蒸汽的進口過濾器的目數是100-200目，其他氣體的進口過濾器的目數根據客戶對氣體的精度要求選擇。

　　4、過濾器材質：

　　過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。腐蝕性介質要選不銹鋼或者襯氟，襯膠。

　　5、過濾器阻力損失計算

　　水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。

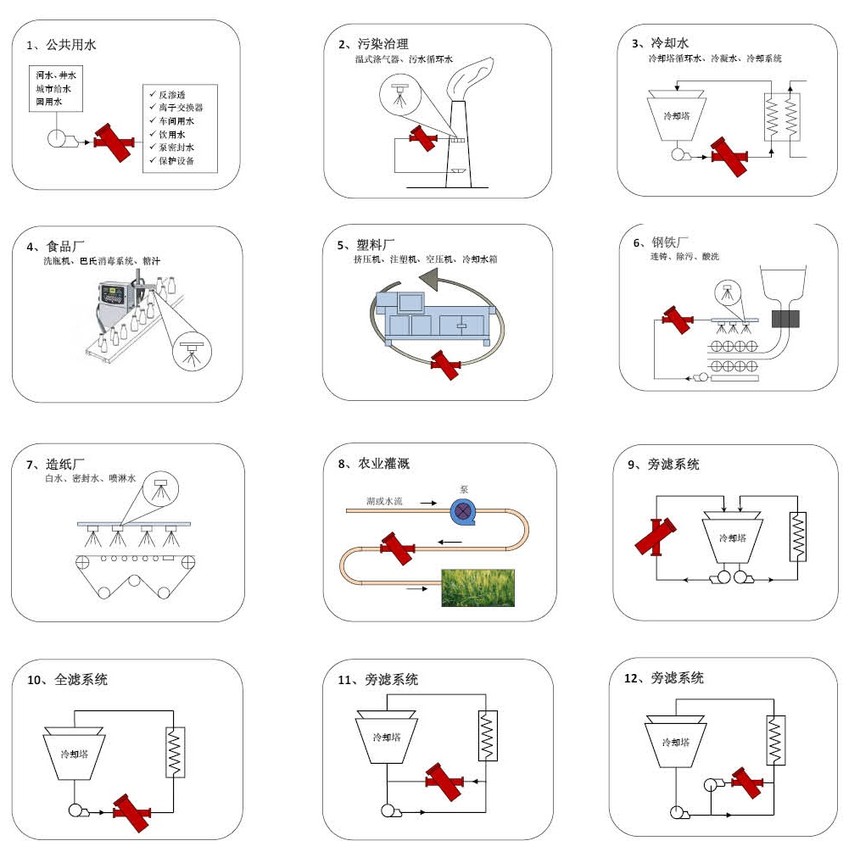

應用范圍

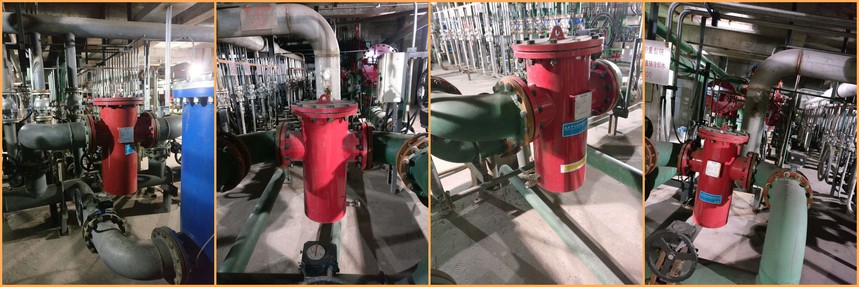

現場實例

注意事項

　　管道過濾器操作簡單，使用時只需將所需要細度等級的濾袋安裝在濾筒內，檢查O型密封圈是否完好，然后旋緊濾筒蓋環形螺栓，即可投入工作。泵啟動后，過濾機上壓力表微微上升，初始壓力約0.05MPa左右，隨著使用時間的延長，缸內濾渣逐漸增多，當壓力達到0.4MPa時，應停機打開筒蓋，檢查濾機袋留渣情況，可更換濾袋繼續使用（濾袋通過清洗一般可重復使用）。過濾機壓力一般調在0.1-0.3MPa比較合適，可通過回流管路或泵上回流閥來調節，過濾壓力過高會損壞濾袋以及保護網，需格外注意。

　　設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。

　　管道過濾器設備可根據現場情況采用水平或垂直安裝，設備須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。

　　設備進水口、出水口、排污口均應加裝閥門（排污閥應為快速閥）。

　　設備之間凈距離不小于1500mm；設備與墻體凈距離不小于1000mm；設備與四周應留出不小于500mm的維修空間。
